Modul I
Gerbang Logika Dasar & Multivibrator

1. Kondisi [Kembali]

Percobaan 1 Kondisi 13
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 2, 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2 gerbang XOR dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.

2. Gambar [Kembali]

- Gambar Rangkaian Kondisi 13

 3. Video [Kembali]

- Video Percobaan 1 Kondisi 13


 4. Prinsip [Kembali]


Percobaan 1 Kondisi 13
    Rangkaian ini terdiri atas 3 gerbang NAND dengan 2, 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2 gerbang XOR dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.. Apabila switch SPDT terhubung dengan sumber Vcc maka akan berlogika 1 dan apabila switch SPDT terhubung dengan Ground maka akan berlogika 0.

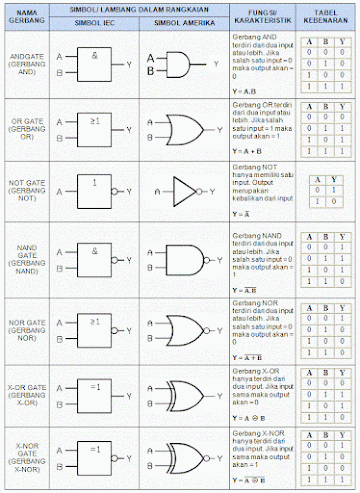

   Gerbang NAND memiliki prinsip yang sama degan gerbang AND, namun outputnya di notkan atau diinverterkan sesuai dengan tabel kebenaran gerbang logika diatas. pada gerbang NAND 2 input memilki output 1, karena inputnya berupa 1 dan 0, dimana 1x0 = 0, kemudian di inverterkan sehingga output NAND bernilai 1. Pada gerbang NAND yang 3 dan 4 input, prinsipnya sama dengan yang dua input, kita tinggal mengalikannnya kemudian hasil perkalian di inverterkan, itulah output NANDnya.

    Pada gerbang NOR memiliki prinsip kerja yang sama dengan gerbang OR di mana outputnya merupakan hasil penjumlahan dari inputnya kemudian di inverterkan atau di balikan, apabila input memiliki nilai maka outputnya akan bernilai nol dan apabila input tidak memiliki nilai atau sama dengan nol maka output akan bernilai 1.

    Pada gerbang XOR memiliki prinsip kerja yaitu apabila jumlah inputnya bernilai ganjil maka outputnya akan bernilai 1 namun apabila jumlah inputnya bernilai genap maka outputnya adalah 0.Pada gerbang XNOR memiliki prinsip kerja yang sama dengan XOR namun hasil outputnya di inverter kan atau dinotkan di mana apabila jumlah inputnya bernilai ganjil maka outputnya adalah nol namun apabila jumlah inputnya bernilai genap maka outputnya adalah 1.

        Ketika semua saklar spdt terhubung ke vcc, artinya input berlogika 1, Maka output dari semua gerbang NAND yang baik yang dua, tiga ataupun empat input akan berlogika 0, kemudian masuk ke kaki bagian atas, XOR yang pertama di mana inputnya 0 dan 0 sehingga outputnya adalah 0 dan gerbang nor yang 4 input di mana inputnya adalah 0 semuanya sehingga outputnyanya adalah 1 kemudian masuk ke gerbang NOR di bagian atas di mana inputnya berupa 0 dan 1 sehingga hasilnya adalah nol dan pada gerbang yang di bawah yaitu XOR di mana inputnya 1 dan 0 outputnya adalah 1 kemudian masuk ke gerbang XNOR di mana inputnya adalah 0 dan 1 sehingga outputnya adalah 0 dan gerbang x-nor yang dibawa waktunya adalah 1 dan 0 maka outputnya adalah 0. Bisa kita lihat outputnya ditunjukkan oleh logic pro dimana bernilai nol. begitupun apabila kita rubah saklar spdt-nya kita hubungkan ke ground semuanya output dari logik probnya tetap 0.
