Aplikasi Aritmetik - Parkir Pintar
1. Tujuan [Kembali]
- Mengetahui bentuk rangkaian Aplikasi aritmetik
- Memahami prinsip kerja dari Aplikasi aritmetik
- Mengetahui simulasi rangkaian infra red, sensor PIR, sensor touch, sensor jarak dengan menggunakan aplikasi proteus
- Mengetahui prinsip kerja sensor infra red, sensor PIR, sensor touch, sensor jarak
2. Alat dan Bahan [Kembali]
Alat:
1. Power Supply
 |
| Baterai |
Battery dibutuhkan sebagai sumber daya energi agar rangkaian dapat bekerja.
2. Voltmeter
 |
| voltmeter |
DC voltmeter digunakan untuk mengukur besar beda potensial pada rangkaian.
3. Motor DC
Motor DC digunakan sebagai output dari rangkaian dan juga merupakan alat yang dapat mengubah energi listrik menjadi energi listrik menjadi energi gerak berupa putaran.
Konfigurasi pin:
Pin 1 : Terminal 1
Pin 2 : Terminal 2
Bahan:
1. Resistor
 |
| Resistor |
Resistor ini digunakan pada sebagai hambatan yang resistansinya ditentukan untuk tiap-tiap cabang.
Spesifikasi
Resistance (Ohms) = 10K, 500K
Power (Watts) = 0.25W, 1/4W
Tolerance = ±5%
Packaging = Bulk
Composition = Carbon Film
Temperature Coefficient = 350ppm/°C
Lead Free Status = Lead Free
RoHS Status = RoHS Compliant
2. Diode
 |
| Dioda |
Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.
Spesifikasi :
- Package Type: Available in DO-41 & SMD Packages
- Diode Type: Silicon Rectifier General Usage Diode
- Max Repetitive Reverse Voltage is: 1000 Volts
- Average Fwd Current: 1000mA
- Non-repetitive Max Fwd Current: 30A
- Max Power Dissipation is: 3W
- Max Storage & Operating temperature Should Be: -55 to +175 Centigrade
Konfigurasi Pin:
Nomor Pin Nama Pin Deskripsi
1 Anoda Arus selalu Masuk melalui Anoda
2 Katoda Arus selalu Keluar melalui Katoda
3. Transistor NPN BC547
- Bi-Polar NPN Transistor
- DC Current Gain (hFE) is 800 maximum
- Continuous Collector current (IC) is 100mA
- Emitter Base Voltage (VBE) is 6V
- Base Current(IB) is 5mA maximum
- vailable in To-92 Package
Spesifikasi:
Konfigurasi Pin :
- collector = Current flows in through collector
- base = Controls the biasing of transistor
- emitter = Current Drains out through emitter
4. Gerbang NOT
Spesifikasi
5. Gerbang Logika XOR (IC 4030)
Gerbang logika XOR adalah singkatan dari EXclusive OR gate yang outputnya hanya akan bernilai logika 1 jika salah satu input X atau Y dalam keadaan bernilai logika 1, ketika semua inputnya dalam keadaan logika 0 atau dalam keadaan logika 1 maka output akan tetap logika 0.
spesifikasi
- Logic IC Type: XOR GATE
- Sub Category: Gates
- Load Capacitance (CL): 15.0 pF
- Number of Terminals: 14
- Operating Temperature-Min: -40.0 Cel
- Operating Temperature-Max: 85.0 Cel
- Package Body Material: PLASTIC/EPOXY
- Package Code: DIP
- Power Supplies (V): 3/15
- Prop. Delay@Nom-Sup: 300.0 ns
- Schmitt Trigger: NO
- Technology: CMOS
- Temperature Grade: INDUSTRIAL
- CLASS: CMOS / CLEAR
.jpeg)
6. Gerbang Logika AND (IC 7411)
Spesifikasi
IC 7411 berisi tiga gerbang AND dengan tiga input dari keluarga Transistor
Konfiugurasi pin:
| Integrated Circuits (ICs) | |
| Name | CD4073 Triple 3-Input AND Gate |
|---|---|
| Family | Logic |
| Series | 4000 |
| Logic Type | Combinatorial |
| Mounting Type | Surface Mount |
| No. of Pins | 14 |
7. Sensor Infrared
 |
| sensor infrared |
Pin Name | Description |
VCC | Power Supply Input |
GND | Power Supply Ground |
OUT | Active High Output |
Spesifikasi
- 5VDC Operating voltage
- I/O pins are 5V and 3.3V compliant
- Range: Up to 20cm
- Adjustable Sensing range
- Built-in Ambient Light Sensor
- 20mA supply current
- Mounting hole
- Size: 50 x 20 x 10 mm (L x B x H)
- Hole size: φ2.5mm
8. Sensor PIR
Sensor PIR (Passive Infra Red) adalah sensor yang dapat mendeteksi pancaran sinar infra merah secara pasif (menangkap radiasi infra merah dari objek bergerak tanpa perlu memancarkan sinar infra merah sendiri secara aktif.
Spesifikasi :
Item | Value |
Input Voltage | DC 4.5V ~ 20V |
Static Current | <50uA |
Output Signal | 0V / 3V (Output high when motion detected) |
Sensing Range | 7 meters (120 degree cone) |
Delay time | 8s ~ 200s (adjustable) |
Operating Temperature | -15℃ ~ +70℃ |
Dimensions | 24mm*32mm*25mm(Height with lens) |
Weight | 6.6g |
9. Sensor Touch
Spesifikasi Touch Sensor
1010. Sensor Jarak
11. Adder 7482
.jpg)
12. Relay
spesifikasi
- Trigger Voltage (Voltage across coil) : 5V DC
- Trigger Current (Nominal current) : 70mA
- Maximum AC load current: 10A @ 250/125V AC
- Maximum DC load current: 10A @ 30/28V DC
- Compact 5-pin configuration with plastic moulding
- Operating time: 10msec Release time: 5msec
- Maximum switching: 300 operating/minute (mechanical)
|
13. Motor DC
 |
spefikasi
|
14. LED
Spesifikasi :
- Superior weather resistance
- 5mm Round Standard Directivity
- UV Resistant Eproxy
- Forward Current (IF): 30mA
- Forward Voltage (VF): 1.8V to 2.4V
- Reverse Voltage: 5V
- Operating Temperature: -30℃ to +85℃
- Storage Temperature: -40℃ to +100℃
- Luminous Intensity: 20mcd
Konfigurasi Pin :
- Pin 1 : Positive terminal of LED
- Pin 2 : Negative terminal of LED
15. Logic State
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.
16. Buzzer
Buzzer Features and Specifications
- Rated Voltage: 6V DC
- Operating Voltage: 4-8V DC
- Rated current: <30mA
- Sound Type: Continuous Beep
- Resonant Frequency: ~2300 Hz
- Small and neat sealed package
- Breadboard and Perf board friendly
17. Sensor Jarak (GP2D12)
Spesifikasi :
• Analog output• Effective Range: 10 to 80 cm• LED pulse cycle duration: 32 ms• Typical response time: 39 ms• Typical start up delay: 44 ms• Average current consumption: 33 mA• Detection area diameter @ 80 cm: 6 cm18. Switch
Features • Constant ON resistance for signals ±10V and 100 kHz connection diagram
• tOFF < tON. break before make action
• Open switch isolation at 1.0 MHz -50 dB
• < 1.0 nA leakage in OFF state • TTL. DTL. RTL direct drive compatibility
• Single disable pin turns all switches in package OFF
19. Ground
Suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.
- Rated Voltage: 6V DC
- Operating Voltage: 4-8V DC
- Rated current: <30mA
- Sound Type: Continuous Beep
- Resonant Frequency: ~2300 Hz
- Small and neat sealed package
- Breadboard and Perf board friendly
17. Sensor Jarak (GP2D12)
Spesifikasi :
18. Switch
• Constant ON resistance for signals ±10V and 100 kHz connection diagram
• tOFF < tON. break before make action
• Open switch isolation at 1.0 MHz -50 dB
• < 1.0 nA leakage in OFF state • TTL. DTL. RTL direct drive compatibility
• Single disable pin turns all switches in package OFF
19. Ground
Suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.
3. Dasar Teori [Kembali]
Resistor
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian. Fungsi resistor yang bersifat resistif merupakan salah satu komponen kategori pasif dalam elektronika. Satuan resistansi resistor disebut Ohm yang dilambangkan dengan simbol Omega (𝛀). Hukum Ohm mengatakan bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya.
Cara menghitung nilai resistansi resistor dengan gelang warna:
- Masukkan angka langsung dari kode warna gelang pertama
- Masukkan angka langsung dari kode warna gelang kedua
- Masukkan angka langsung dari kode warna gelang ketiga
- Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakkan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
- Electromagnet (Coil)
- Armature
- Switch Contact Point (Saklar)
- Spring
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi di mana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
Beberapa fungsi Relay yang telah umum diaplikasikan ke dalam peralatan Elektronika di antaranya adalah :
- Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
- Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
- Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
- Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
Transistor
Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide. Secara umum, Transistor dapat dibagi menjadi 2 kelompok Jenis yaitu Transistor Bipolar (BJT) dan Field Effect Transistor (FET).
Fungsi-fungsi Transistor diantaranya adalah :
- sebagai Penyearah,
- sebagai Penguat tegangan dan daya,
- sebagai Stabilisasi tegangan,
- sebagai Mixer,
- sebagai Osilator
- sebagai Switch (Pemutus dan Penyambung Sirkuit)
Transistor adalah Komponen Elektronika yang terdiri dari 3 Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.
NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.
Pemberian bias Ada beberapa macam rangkaian pemberian bias, yaitu: 1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.
2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.
Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.
Sensor Infrared
Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar. Sensor infrared memiliki simbol seperti gambar di bawah ini :
Prinsip kerja:
 |
Gambar 1. Ilustrasi prinsip kerja sensor infrared |
 |
| Gambar 2. Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor |

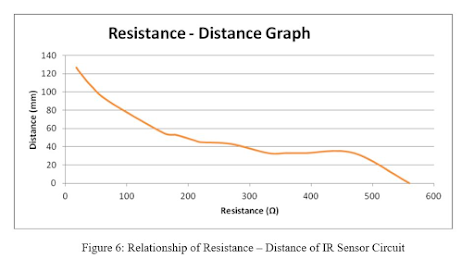

Grafik Respon
 |
Gambar grafik respon Sensor Infrared
Sensor PIR
PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor. PIR tidak memancarkan apapun seperti IR LED. Sesuai dengan namanya ‘Passive’, sensor ini hanya merespon energi dari pancaran sinar inframerah pasif yang dimiliki oleh setiap benda yang terdeteksi olehnya. Benda yang bisa dideteksi oleh sensor ini biasanya adalah tubuh manusia
 |
| diagram sensor |
Grafik Respon Pir terhadap suhu
Grafik sensor pir terhadap jarak, kecepatan, arah objek
Gerbang AND
Bisa dilihat di atas bahwa keluaran akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol.
Gerbang OR
Bila dilihat dari rangkaian dasarnya maka didapat tabel kebenaran seperti di atas. Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1 . Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0.
Inverter ( Gerbang NOT )
Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan ,maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.
Motor DC
Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.
Prinsip Kerja Motor DC
Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
Untuk menggerakkannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
LED
LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang digunakan.
LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
Logic State
 |
Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logika menjadi sebuah sinyal keluaran logika. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.
| Status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinya biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan |
Buzzer
 |
Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. |
Ground
 |
Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika. Kegunaan Ground
|
Power
 |
Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut |
Voltmeter
 |
Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika. |
Baterai
Baterai (Battery) adalah sebuah alat yang dapat mengubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa ke mana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini: |
OP-AMP
Karakteristik IC OpAmp
- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
- Karakteristik tidak berubah dengan suhu
Karakteristik IC OpAmp
- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
- Karakteristik tidak berubah dengan suhu
Inverting Amplifier
Rumus:
NonInverting
Rumus:
Komparator
Rumus:
Adder
Rumus:
Bentuk Gelombang
4. Percobaan [Kembali]
- Prosedur Percobaan
- Tambahkan alat dan bahan yang dibutuhkan pada library
- Susun pada schematic capture
- Hubungkan tiap-tiap komponen seperti gambar dibawah
- Run pada proteus (arah panah menunjukkan arah arus)
- Foto
ketika berada di dekat pintu garasi maka sensor infrared yang ada pada pintu maka sensor aktif. Maka tegangan dari power supply sebesar +5 volt akan diteruskan ke kaki vcc sensor dan keluar melalui kaki out sensor dan tegangan akan diteruskan ke R3 sehingga arus akan diperkecil oleh R3 dan arus akan menuju ke kaki basis transistor. Tegangan sebesar 0,8 volt cukup untuk mengaktifkan transistor sehingga transistor aktif maka tegangan dari power supply sebesar +5 volt akan diteruskan ke R4 menuju relay, menuju kolektor transistor dan diteruskan ke kaki emitor transistor kemudian menuju ground.
Ketika sensor jarak mendeteksi jarak <10, maka sensor akan aktif, output dari sensor akan tersambung ke half adder, sesuai dengan tabel kebenaran di saat A high, S akan high, dan yang lainnya low. Selanjutnya apabila tegangan Vbe telah mencukupi, maka akan mengaktifkan relay, sehingga relay bergeser, dan mengakibatkan tegangan dari baterai akan mengalir karena rangkaian tertutup, sehingga buzzer akan berbunyi dan led menyala.
Ketika orang menekan touch sensor, maka sensor akan aktif, output dari sensor akan tersambung ke full adder, sesuai dengan tabel kebenaran di saat A2 high, S2 akan high, dan yang lainnya low. Selanjutnya apabila tegangan Vbe telah mencukupi, maka akan mengaktifkan relay, sehingga relay bergeser, dan mengakibatkan tegangan dari baterai akan mengalir karena rangkaian tertutup, sehingga pintu garasi akan tertutup dan led menyala.
Ketika orang berada di dalam garasi pintu maka akan dideteksi oleh sensor pir. Sensor pir akan berlogika 1 maka tegangan dari power supply sebesar +5 volt akan diteruskan ke kaki vcc sensor kemudian keluar menuju kaki out sensor dan tegangan akan diteruskan ke R5 kemudian arus diperkecil oleh R5 dan arus akan diteruskan ke kaki gate JFET. Kemudian terdapatnya tegangan antara kaki gate dan kaki source sehingga JFET aktif maka tegangan dari power supply sebesar +7 volt akan diteruskan melalui relay kemudian diteruskan ke R7 melalui kaki drain dan arus diteruskan ke kaki source dan menuju ground. Sehingga relay akan aktif dan posisi saklar akan berpindah sehingga motor akan bergerak untuk membuka pintu .
.png){kind=link}
Komentar
Posting Komentar
