Monitoring Keadaan Sebuah Bank yang Terhubung Langsung dengan LCD yang Terletak pada Ruang Pimpinan dengan Flame Sensor, Infrared Sensor, dan Sound Sensor

1. Pendahuluan [Kembali]

Penggunaan teknologi dalam memantau keadaan suatu bank telah berkembang pesat    dalam beberapa tahun terakhir. Salah satu inovasi terkini adalah implementasi sistem    monitoring yang terhubung langsung dengan LCD yang terletak pada ruang pimpinan.    Sistem ini dilengkapi dengan berbagai jenis sensor, termasuk flame sensor, infrared sensor, dan sound sensor, yang bekerja secara sinergis untuk mendeteksi berbagai kondisi dan kejadian yang mungkin memerlukan perhatian khusus. Dalam pendahuluan ini, akan dibahas lebih lanjut mengenai keunggulan dan fungsionalitas dari sistem monitoring ini, serta bagaimana penggabungan sensor-sensor tersebut dapat meningkatkan keamanan dan pengelolaan risiko di lingkungan perbankan.

2. Tujuan [Kembali]

1. Merangkai dan menguji aplikasi output pada mikrokontroller Arduino
2. Merangkai dan menguji input pada mikrokontroller Arduino
3. Merangkai dan menguji I/O pada mikrokontroller Arduino
4. Mengetahui bentuk rangkaian dan mensimulasikan pengaplikasian mikrokontroller Arduino pada software proteus.

3. Alat dan Bahan [Kembali]

A. ALAT

         Instrumen

         1) Multimeter



          Terminals Mode

         1) Power Suply

          Generator

         1) Baterai

    B. BAHAN

        1) Resistor

Spesifikasi:

        2) Dioda

        Komponen Input

        1) Switch

        2) Flame Sensor

        3) Sound Sensor

        4) Sensor Infrared

        5) Button

Technical Specifications

• Mode of Operation: Tactile feedback
• Power Rating: MAX 50mA 24V DC
• Insulation Resistance: 100Mohm at 100v
• Operating Force: 2.55±0.69 N
• Contact Resistance: MAX 100mOhm
• Operating Temperature Range: -20 to +70
• Storage Temperature Range: -20 to +70 ℃

        6) Relay

Spesifikasi Relay:

        Komponen Output

        1) LCD

        2) Motor DC

 Spesifikasi item:

o   Tanpa kecepatan beban 12000 ± 15% rpm

o   Tidak ada arus beban =280mA

o   Tegangan operasi 1.5 - 9 VDC

o   Mulai Torsi =250g.cm (menurut blade yang dikembangkan sendiri)

o   mulai saat ini =5A

o   Resistansi Isolasi di atas 10O antara casing dan terminal DV 100V

o   Arah Rotasi CW: Terminal [+] terhubung ke catu daya positif, terminal [-] terhubung ke nagative

o   daya, searah jarum jam dianggap oleh arah poros keluaran

o   celah poros 0,05-0,35mm

        3) LED-Red

        4) Buzzer

        Komponen Lainnya

        Mikrokontroler

        1) Arduino

4. Dasar Teori [Kembali]

A. Komponen Input

-Switch

Saklar atau dalam bahasa Inggris disebut Switch adalah salah satu komponen yang penting dalam setiap rangkaian atau perangkat elektronik. Seperti pada artikel yang disebutkan sebelumnya, Saklar atau Switch adalah perangkat yang digunakan untuk memutuskan atau menghubungkan aliran arus listrik. Meskipun saat ini telah banyak yang menggunakan saklar atau switch elektronik yang menggunakan sensor ataupun rangkaian yang terdiri komponen semikonduktor seperti transistor, IC dan dioda. Namun saklar mekanik atau mechanical switch masih tetap memegang peranan penting pada hampir semua perangkat atau peralatan listrik dan elektronik.

Saklar pada dasarnya merupakan perangkat mekanik yang terdiri dari dua atau lebih terminal yang terhubung secara internal ke bilah atau kontak logam yang dapat dibuka dan ditutup oleh penggunanya. Aliran listrik akan mengalir apabila suatu kontak dihubungkan dengan kontak lainnya. Sebaliknya, aliran listrik akan terputus apabila hubungan tersebut dibuka atau dipisahkan. Selain sebagai komponen untuk menghidupkan (ON) dan mematikan (OFF) perangkat elektronik, Saklar sering juga difungsikan sebagai pengendali untuk mengaktifkan fitur-fitur tertentu pada suatu rangkaian listrik. Contohnya seperti pengatur tegangan pada pencatu daya, Sebagai pengatur Volume di Ponsel ataupun sebagai pengatur.

Seiring dengan perkembangan zaman dan teknologi, saklar yang kita gunakan saat ini juga memiliki bentuk dan desain yang berbeda-beda. Ada banyak cara untuk melakukan penggolongan terhadap saklar mekanik ini, salah satunya adalah penggolongan dengan bentuk dan gerakan yang dapat digunakan oleh penggunanya dalam menutup dan membuka kontak.

Jenis-jenis Saklar (Switch) dalam Rangkaian Elektronika

Berikut ini adalah jenis-jenis Saklar listrik mekanik yang digolongkan berdasarkan cara gerakan saklarnya.

1. Push Button Switch (Saklar Tombol Dorong)

Push Button Switch dalam bahasa Indonesia dapat diterjemahkan menjadi saklar tombol dorong adalah jenis saklar dua posisi yang dapat menghubungkan aliran arus listrik pada saat pengguna menekannya dan memutuskan hubungan listrik tersebut apabila kita melepaskannya.

2. Toggle Switch (Saklar Pengalih)

Toggle Switch atau Saklar Pengalih adalah saklar yang digerakan oleh tuas atau toggle yang miring ke salah satu posisi dari dua posisi atau lebih untuk menghubungkan atau memutuskan aliran listrik. Kebanyakan Saklar Tuas atau Toggle Switch dirancang menetap pada satu posisi, namun ada juga jenis saklar tuas yang memiliki mekanisme pegas internal untuk mengembalikan tuas ke posisi tertentu.

3. Selector Switch (Saklar Pemilih)

Selector Switch atau Saklar Pemilih adalah saklar yang dioperasikan dengan cara memutar dan biasanya digunakan pada rangkaian yang memerlukan pilihan lebih dari 2 posisi. Penggunanya dapat memutar dengan jari tangannya untuk memilih posisi tertentu. Selector Switch ini biasanya diaplikasikan pada Pencatu Daya untuk memilih tegangan yang diinginkan, sebagai pemilih fungsi pengujian (Ohm, Volt, Ampere) pada Multimeter, Pemilih Suhu pada Oven dan lain sebagainya. Pada umumnya, tuas atau kontak Selector Switch ini akan menetap di satu posisi, namun ada juga Selector Switch atau Saklar Pemilih yang memiliki mekanisme pegas internal untuk mengembalikannya ke posisi semula apabila tidak ada yang menahannya (Contoh Selector Switch pada starter mobil). Selector Switch atau Saklar Pemilihnya juga sering disebut dengan Rotary Switch.

4. Limit Switch (Saklar Pembatas)

Limit Switch atau Saklar Pembatas adalah saklar yang banyak digunakan pada mesin-mesin untuk keperluan otomasi industry. Umumnya, di ujung tuas saklar pembatas ini terdapat sebuah bantalan (bearing) roller kecil yang berfungsi untuk mencegah aus-nya tuas pada limit switch tersebut karena kontak berulang kali dengan bagian-bagian mesin. Limit switch atau saklar pembatas biasanya digunakan untuk mengendalikan mesin sebagai bagian dari sistem pengendali, sebagai pengaman dan  penguncian ataupun menghitung objek yang melewati suatu titik. Sederhananya, sebuah limit switch atau saklar pembatas biasanya terdiri dari actuator atau tuas yang secara mekanis terkait dengan sekumpulan kontak. Ketika suatu benda bersentuhan dengan actuator, limit switch tersebut akan mengoperasikan kontaknya untuk menghubungkan atau memutuskan sambungan aliran listrik.

Penggolongan Saklar lainnya

Selain penggolongan berdasarkan bentuk dan gerakannya, saklar mekanis atau mechanical switch juga dapat diklasifikasikan berdasarkan jumlah kontak dan kondisi yang dimilikinya seperti :

• SPST : Single Pole Single Throw
• SPDT : Single Pole Double Throw
• DPST : Double Pole Single Throw
• DPDT : Double Pole Double Throw
• SP6T : Single Pole Six Throw
• Dan lain sebagainya

- Sound Sensor

Modul sensor suara memberikan cara mudah untuk mendeteksi suara dan umumnya digunakan untuk mendeteksi intensitas suara. Modul ini dapat digunakan untuk keamanan, sakelar, dan pemantauan aplikasi. Akurasinya dapat dengan mudah disesuaikan untuk kenyamanan penggunaan. Ini menggunakan mikrofon yang memasok input ke amplifier, detektor puncak dan penyangga.

• The range of operating voltage is 3.⅗ V
• The operating current is 4~5 mA
• The voltage gain 26 dB ((V=6V, f=1kHz)
• The sensitivity of the microphone (1kHz) is 52 to 48 dB
• The impedance of the microphone is 2.2k Ohm
• The frequency of m microphone is16 to 20 kHz
• The signal to noise ratio is 54 dB

- Flame Sensor

    Flame sensor merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.

    Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi  nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.

    Pada sensor ini menggunakan tranduser yang berupa infra red (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

Spesifikasi Flame sensor :

Output= Digital (D0)
Working voltage: 3.3V to 5V
Output format: Digital output (HIGH/LOW)\
Wavelength detection range: 760nm to 1100nm
Using LM393 comparator
Detection angle: About 60 degrees, particularly sensitive to the flame spectrum
Lighter flame detect distance 80cm

Data teknis

    Photodiode yang terhubung, peka terhadap rentang spektrum cahaya, yang dihasilkan oleh nyala api terbuka. Digital Out: Setelah mendeteksi nyala api, sinyal akan dikeluarkan. Analoger Ausgang: Pengukuran langsung dari unit sensor

    Sensor memiliki 3 komponen utama pada papan sirkuitnya. Pertama, unit sensor di bagian depan modul yang mengukur area secara fisik dan mengirimkan sinyal analog ke unit kedua, amplifier. Penguat memperkuat sinyal, sesuai dengan nilai resistansi potensiometer, dan mengirimkan sinyal ke keluaran analog dari modul. Komponen ketiga adalah komparator yang mematikan digital dan LED jika sinyal berada di bawah nilai tertentu. Anda dapat mengontrol sensitivitas dengan menyesuaikan potensiometer.

    Sinyal akan dibalik; itu berarti bahwa jika Anda mengukur nilai tinggi, nilai tersebut akan ditampilkan sebagai nilai rendah

-Sensor Infrared

Infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infrared, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.

Dari grafik dapat disimpilkan bahwa semakin jauh jarak benda maka semakin kecil output nya, dan begitu juga sebaliknya.

Dari grafik dapat disimpulkan bahwa semakin tinggi intensitass cahaya maka semakin rendah nilai resistansi dan sebaliknya.

Grafik Respon Sensor Infrared:



Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

-Resistor

Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian. Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya resistor nilai tetap (fixed resistor), resistor variabel (variabel resistor), thermistor, dan LDR.

Cara membaca nilai resistor

Cara menghitung nilai resistansi resistor dengan gelang warna :

1. Masukan angka langsung dari kode warna gelang pertama.

2. Masukan angka langsung dari kode warna gelang kedua.

3. Masukan angka langsung dari kode warna gelang ketiga.

 4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).

5. Gelang terakhir merupakan nilai toleransi dari resistor

- Diode

Cara Kerja Dioda:

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

a. tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p.

b. kondisi forward bias

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif.

c. kondisi reverse bias

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub.

- Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali.  Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet.  Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal.  Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik.  Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.

Fitur:

1. Tegangan pemicu (tegangan kumparan) 5V

2. Arus pemicu 70mA

3. Beban maksimum AC 10A @ 250 / 125V

4. Maksimum baban DC 10A @ 30 / 28V

5. Switching maksimum

B. Komponen Output

-Liquid Crystal Display (LCD)

Liquid Crystal Display (LCD) adalah sebuah peralatan elektronik yang berfungsi untuk menampilkan output sebuah sistem dengan cara membentuk suatu citra atau gambaran pada sebuah layar. Secara garis besar komponen penyusun LCD terdiri dari kristal cair (liquid crystal) yang diapit oleh 2 buah elektroda transparan dan 2 buah filter polarisasi (polarizing filter).

Gambar Penampang komponen penyusun LCD

Keterangan:

1. Film dengan polarizing filter vertical untuk memolarisasi cahaya yang masuk.

2. Glass substrate yang berisi kolom-kolom elektroda Indium tin oxide (ITO).

3. Twisted nematic liquid crystal (kristal cair dengan susunan terpilin).

4. Glass substrate yang berisi baris-baris elektroda Indium tin oxide (ITO).

5. Film dengan polarizing filter horizontal untuk memolarisasi cahaya yang masuk.

6. Reflektor cahaya untuk memantulkan cahaya yang masuk LCD kembali ke mata pengamat.

Sebuah citra dibentuk dengan mengombinasikan kondisi nyala dan mati dari pixel-pixel yang menyusun layar sebuah LCD. Pada umumnya LCD yang dijual di pasaran sudah memiliki integrated circuit tersendiri sehingga para pemakai dapat mengontrol tampilan LCD dengan mudah dengan menggunakan mikrokontroler untuk mengirimkan data melalui pin-pin input yang sudah tersedia.

Kaki-kaki yang terdapat pada LCD

- Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

- Battery

Spesifikasi battery : 12 V

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel. Kutub yang bertanda positif menandakan bahwa memiliki energi potensial yang lebih tinggi daripada kutub bertanda negatif. Kutub bertanda negatif adalah sumber elektron yang ketika disambungkan dengan rangkaian eksternal akan mengalir dan memberikan energi ke peralatan eksternal. Ketika baterai dihubungkan dengan rangkaian eksternal, elektrolit dapat berpindah sebagai ion didalamnya, sehingga terjadi reaksi kimia pada kedua kutubnya. Perpindahan ion dalam baterai akan mengalirkan arus listrik keluar dari baterai sehingga menghasilkan kerja. Meski sebutan baterai secara teknis adalah alat dengan beberapa sel, sel tunggal juga umumnya disebut baterai.

- Lampu

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor.

C. Komponen Lainnya

-Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :



Arduino Uno

Bagian-bagian arduino uno:

-Power USB

Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

-Power jack

Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

-Crystal Oscillator

Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan             16000 atau 16000 kHz, atau 16 MHz.

-Reset

Digunakan untuk mengulang program Arduino dari awal atau Reset.

-Digital Pins I / O

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

-Analog Pins

Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

-RAM

RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).

-ROM

ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.

Block Diagram Mikrokontroler ATMega 328P pada Arduino UNO

Adapun block diagram mikrokontroler ATMega 328P dapat dilihat pada gambar berikut:

Block diagram dapat digunakan untuk memudahkan / memahami bagaimana kinerja dari mikrokontroler ATMega 328P.

Pin-pin ATMega 328P:

            Rangkaian Mikrokontroler ATMega 328P pada Arduino UNO

JK flip-flop merupakan flip flopyang dibangun berdasarkan pengembangan dari RS flip-flop. JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter). JK flip flop dalam penyebutanya di dunia digital sering di tulis dengan simbol JK -FF. Dalam artikel yang sedikit ini akan diuraikan cara membangun sebuah JK flip-flop menggunakan komponen utama berupa RS flip-flop.

Read more at: https://elektronika-dasar.web.id/jk-flip-flop/
Copyright © Elektronika DasarJK flip-flop merupakan flip flopyang dibangun berdasarkan pengembangan dari RS flip-flop. JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter). JK flip flop dalam penyebutanya di dunia digital sering di tulis dengan simbol JK -FF. Dalam artikel yang sedikit ini akan diuraikan cara membangun sebuah JK flip-flop

JK flip-flop merupakan flip flopyang dibangun berdasarkan pengembangan dari RS flip-flop. JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter). JK flip flop dalam penyebutanya di dunia digital sering di tulis dengan simbol JK -FF. Dalam artikel yang sedikit ini akan diuraikan cara membangun sebuah JK flip-flop menggunakan komponen utama berupa RS flip-flop.

Read more at: https://elektronika-dasar.web.id/jk-flip-flop/
Copyright © Elektronika Dasar

JK flip-flop merupakan flip flopyang dibangun berdasarkan pengembangan dari RS flip-flop. JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter). JK flip flop dalam penyebutanya di dunia digital sering di tulis dengan simbol JK -FF. Dalam artikel yang sedikit ini akan diuraikan cara membangun sebuah JK flip-flop menggunakan komponen utama berupa RS flip-flop.

Read more at: https://elektronika-dasar.web.id/jk-flip-flop/
Copyright © Elektronika Dasar

JK flip-flop merupakan flip flopyang dibangun berdasarkan pengembangan dari RS flip-flop. JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter). JK flip flop dalam penyebutanya di dunia digital sering di tulis dengan simbol JK -FF. Dalam artikel yang sedikit ini akan diuraikan cara membangun sebuah JK flip-flop menggunakan komponen utama berupa RS flip-flop.

Read more at: https://elektronika-dasar.web.id/jk-flip-flop/
Copyright © Elektronika Dasar

JK flip-flop merupakan flip flopyang dibangun berdasarkan pengembangan dari RS flip-flop. JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter). JK flip flop dalam penyebutanya di dunia digital sering di tulis dengan simbol JK -FF. Dalam artikel yang sedikit ini akan diuraikan cara membangun sebuah JK flip-flop menggunakan komponen utama berupa RS flip-flop. Rangkaian Dasar JK Flip-Flop JK flip-flop,teori jk flip-flop,fungsi jk flip flop,flip flop jk,rangkaian jk flip flop,dasar jk flip flop,truth table jk flip flop,jk ff,aplikasi jk flip-flop,manfaat jk flip-flop,kelebihan jk flip-flop,ic jk flip flop Gambar rangkaian diatas memperlihatkan salah satu cara untuk membangun sebuah flip-flop JK, J dan K disebut masukan pengendali karena menentukan apa yang dilakukan oleh flip-flop pada saat suatu pinggiran pulsa positif diberikan. Rangkaian RC mempunyai tetapan waktu yang sangat pendek, hal ini mengubah pulsa lonceng segiempat menjadi impuls sempit. Pada saat J dan K keduanya 0, Q tetap pada nilai terakhirnya. Pada saat J rendah dan K tinggi, gerbang atas tertutup, maka tidak terdapat kemungkinan untuk mengeset flip-flop. Pada saat Q adalah tinggi, gerbang bawah melewatkan pemicu reset segera setelah pinggiran pulsa lonceng positif berikutnya tiba. Hal ini mendorong Q menjadi rendah . Oleh karenanya J = 0 dan K=1 berarti bahwa pinggiran pulsa lonceng positif berikutnya akan mereset flip-flopnya. Pada saat J tinggi dan K rendah, gerbang bawah tertutup dan pada saat J dan K keduanya tinggi, kita dapat mengeset atau mereset flip-flopnya. Untuk lebih jelasnya daat dilihat pada tabel kebenaran JK flip-flop berikut. Tabel Kebenaran JK Flip-Flop CLK J K Q Keterangan 0 0 0 * Latch, kondisi terakhir ↑ 0 1 0 ↑ 1 0 1 ↑ 1 1 1 Latch, kondisi terakhir ↑ 1 1 0 Togle ↑ 1 1 1 Togle ↑ 1 1 0 Togle ↑ 0 0 0 Latch, kondisi terakhir ↑ 1 1 0 Latch, kondisi terakhir ↑ 1 1 1 Togle ↑ 1 1 0 Togle Selain dengan tabel kebenaran, dalam memahami karakteristik JK flip-flop seperti tabel diatas dapat dapat juga dipahami melalui timing diagram dari pemberian input kepada JK flip-flop seperti ditunjukan pada gambar berikut. Timing Diagram JK Flip-Flop Timing Diagram JK FF,diagram waktu jk flip flop Dari kedua penjelasan diatas (tabel kebenaran dan timing diagram) karakteristik JK flip-flop dapat kita pahami dengan cepat dan baik. Aplikasi JK flip-flop sering digunakan sebagai komponen utama suatu pencacah digital.

Read more at: https://elektronika-dasar.web.id/jk-flip-flop/
Copyright © Elektronika Dasar

JK flip-flop merupakan flip flopyang dibangun berdasarkan pengembangan dari RS flip-flop. JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter). JK flip flop dalam penyebutanya di dunia digital sering di tulis dengan simbol JK -FF. Dalam artikel yang sedikit ini akan diuraikan cara membangun sebuah JK flip-flop menggunakan komponen utama berupa RS flip-flop. Rangkaian Dasar JK Flip-Flop JK flip-flop,teori jk flip-flop,fungsi jk flip flop,flip flop jk,rangkaian jk flip flop,dasar jk flip flop,truth table jk flip flop,jk ff,aplikasi jk flip-flop,manfaat jk flip-flop,kelebihan jk flip-flop,ic jk flip flop Gambar rangkaian diatas memperlihatkan salah satu cara untuk membangun sebuah flip-flop JK, J dan K disebut masukan pengendali karena menentukan apa yang dilakukan oleh flip-flop pada saat suatu pinggiran pulsa positif diberikan. Rangkaian RC mempunyai tetapan waktu yang sangat pendek, hal ini mengubah pulsa lonceng segiempat menjadi impuls sempit. Pada saat J dan K keduanya 0, Q tetap pada nilai terakhirnya. Pada saat J rendah dan K tinggi, gerbang atas tertutup, maka tidak terdapat kemungkinan untuk mengeset flip-flop. Pada saat Q adalah tinggi, gerbang bawah melewatkan pemicu reset segera setelah pinggiran pulsa lonceng positif berikutnya tiba. Hal ini mendorong Q menjadi rendah . Oleh karenanya J = 0 dan K=1 berarti bahwa pinggiran pulsa lonceng positif berikutnya akan mereset flip-flopnya. Pada saat J tinggi dan K rendah, gerbang bawah tertutup dan pada saat J dan K keduanya tinggi, kita dapat mengeset atau mereset flip-flopnya. Untuk lebih jelasnya daat dilihat pada tabel kebenaran JK flip-flop berikut. Tabel Kebenaran JK Flip-Flop CLK J K Q Keterangan 0 0 0 * Latch, kondisi terakhir ↑ 0 1 0 ↑ 1 0 1 ↑ 1 1 1 Latch, kondisi terakhir ↑ 1 1 0 Togle ↑ 1 1 1 Togle ↑ 1 1 0 Togle ↑ 0 0 0 Latch, kondisi terakhir ↑ 1 1 0 Latch, kondisi terakhir ↑ 1 1 1 Togle ↑ 1 1 0 Togle Selain dengan tabel kebenaran, dalam memahami karakteristik JK flip-flop seperti tabel diatas dapat dapat juga dipahami melalui timing diagram dari pemberian input kepada JK flip-flop seperti ditunjukan pada gambar berikut. Timing Diagram JK Flip-Flop Timing Diagram JK FF,diagram waktu jk flip flop Dari kedua penjelasan diatas (tabel kebenaran dan timing diagram) karakteristik JK flip-flop dapat kita pahami dengan cepat dan baik. Aplikasi JK flip-flop sering digunakan sebagai komponen utama suatu pencacah digital.

Read more at: https://elektronika-dasar.web.id/jk-flip-flop/
Copyright © Elektronika Dasar

5. Percobaan [Kembali]

a. Prosedur[Kembali]

1. Siapkan semua alat dan bahan yang diperlukan

2. Disarankan agar membaca datasheet setiap komponen

3. Cari komponen yang diperlukan di library proteus

4. Rangkailah Rangkaian sesuai dengan gambar dibawah

5. jika ingin mensimulasikan jangan lupa masukkan libarary arduiono

6. Coba dijalankan rangkaian apabila ouput LCD (hidup) maka rangkaian bisa digunakan

b. Hardware dan Diagram Block[Kembali]

- Hardware

• Arduino

• LCD

• Sound Sensor

• Infrared Sensor

• Flame Sensor

• LED-Red

• Buzzer

• Motor DC

-Diagram Blok

c. Rangkaian Simulasi dan Prinsip Kerja[Kembali]

Pada rangkaian percobaan diatas merupakan contoh rangkaian sederhana yang dalam penggunaannya menggunakan SWITCH SPDT sebanyak 8 buah, dan 3 buah sensor (flame sensor, sensor infrared, dan sound sensor) sebagai input serta sebuah LCD, 2 buah LED, serta 2 buah motor sebagai output yang terhubung langsung dengan arduino. Sehingga outputan dari arduino akan ditampilkan langsung dalam layar LCD diatas.

d. Flowchart dan Listing Program [Kembali]

- Flowchart

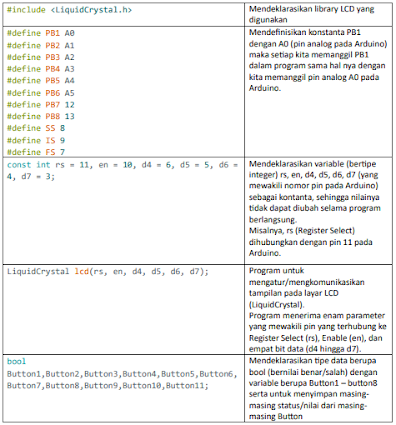

- Listing Program

e. Kondisi [Kembali]

1) KARYAWAN BANK BERNAMA BUDI MENGISI ABSENSI KEHADIRAN

Pada saat salah satu karyawan bank bernama Budi mengisi absensi kehadiran pada mesin absensi, maka switch SPDT 1 yang awal mulanya bernilai 0, akan aktif menjadi bernilai 1. Sedangkan pada switch 2-11 tetap terhubung dengan ground dan bernilai 0. Maka LCD akan menampilkan tulisan berupa 'Budi Hadir' pada layar LCD yang terhubung langsung dengan ruang pimpinan. Hal ini sesuai dengan kondisi program yang sudah kita inputkan pada arduino, yang mana jika button1=high sedangkan button lainnya bernilai low maka akan menampilkan tulisan berupa 'Budi Hadir'.

2) TERDETEKSI ADANYA API PADA AREA KANTIN BANK

Ketika munculnya api pada area kantin bank, dan flame sensor mendeteksi adanya api pada area kantin bank, maka switch SPDT 9 yang awal mulanya bernilai 0, ketika flame sensor mendeteksi adanya api, maka switch SPDT 9 akan aktif menjadi bernilai 1. Sedangkan pada switch 1-8, 10-11 tetap terhubung dengan ground dan bernilai 0. Maka LCD akan menampilkan tulisan berupa 'Terdeteksi adanya api di kantin' pada layar LCD yang terhubung langsung dengan ruang pimpinan. Hal ini sesuai dengan kondisi program yang sudah kita inputkan pada arduino, yang mana jika button9=high sedangkan button lainnya bernilai low maka akan menampilkan tulisan berupa 'Terdeteksi adanya api di kantin'. Karena flame sensor mendeteksi adanya api pada kantin bank maka akan menghidupkan pompa air yang berada di langit ruangan yang berguna untuk memadamkan api.

3) TERDETEKSI ADANYA KARYAWAN DI RUANG BRANKAS BANK

Ketika terdapat karyawan pada area brankas bank, dan infrared sensor mendeteksi adanya manusia pada area brankas bank, maka switch SPDT 10 yang awal mulanya bernilai 0, ketika infrared sensor mendeteksi adanya manusia, maka switch SPDT 10 akan aktif menjadi bernilai 1. Sedangkan pada switch 1-9,11 tetap terhubung dengan ground dan bernilai 0. Maka LCD akan menampilkan tulisan berupa 'Terdeteksi karyawan di ruang brankas bank' pada layar LCD yang terhubung langsung dengan ruang pimpinan. Hal ini sesuai dengan kondisi program yang sudah kita inputkan pada arduino, yang mana jika button10=high sedangkan button lainnya bernilai low maka akan menampilkan tulisan berupa 'Terdeteksi karyawan di ruang brankas bank'. Karena infrared sensor mendeteksi adanya karyawan yang berada di ruang brankas maka akan menghidupkan alarm disini berupa buzzer dan LED merah akan menyala yang menandakan adanya karyawan pada ruang brankas.

4) TERDETEKSI ADANYA PERGERAKAN MENCURIGAKAN DI BANK

Ketika terdapat pergerakan mencurigakan di bank, dan sound sensor mendeteksi adanya bunyi alarm bank yang berbunyi, maka switch SPDT 11 yang awal mulanya bernilai 0, ketika sound sensor mendeteksi adanya suara alarm, maka switch SPDT 11 akan aktif menjadi bernilai 1. Sedangkan pada switch 1-10 tetap terhubung dengan ground dan bernilai 0. Maka LCD akan menampilkan tulisan berupa 'Terdeteksi pergerakan mencurigakan' pada layar LCD yang terhubung langsung dengan ruang pimpinan. Hal ini sesuai dengan kondisi program yang sudah kita inputkan pada arduino, yang mana jika button11=high sedangkan button lainnya bernilai low maka akan menampilkan tulisan berupa 'Terdeteksi pergerakan mencurigakan'. Karena sound sensor mendeteksi adanya pergerakan mencurigakan yang terjadi pada sebuah bank, maka akan mengunci ruang brankas.



f. Video Simulasi[Kembali]

Video Teori

• video teori lcd

• video teori sound sensor

• video teori arduino

• video teori Infrared

g. Download File[Kembali]

    Download HTML klik disini

    Download Rangkaian Simulasi Proteus klik disini

    Download Program Arduino klik disini
    Download Video Percobaan klik disini

    Download Library Arduino klik disini

    Download Library Flame Sensor klik disini

    Download Library Sensor Infrared klik disini

    Download Library Sound Sensor klik disini

    Download Datasheet Arduino UNO klik disini

    Download Datasheet Flame Sensor klik disini

    Download Datasheet Sensor Infrared klik disini

    Download Datasheet Sound Sensor klik disini
    Download Datasheet LCD klik disini
