Laporan Akhir M1-Percobaan 3
2. Alat dan Bahan
[Kembali]

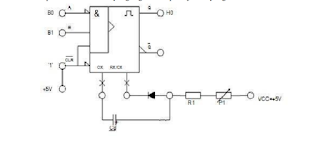

Berikut adalah rangkaian dari percobaan 3:
Pada Praktikum kami melakukan rangkaian sepertia gambar dibawah ini:
4. Prinsip Kerja Rangkaian [Kembali]
Pada percobaan 3 merupakan rangkaian multivibrator, yang mana rangkaiannya merupakan multivibrator mionostabil. Multivibrator ini hanya mempunyai satu keadaan stabil. Waktu perubahan dari
keadaan tidak stabil ke keadaan stabil disebut dengan kuasi stabil yang ditentukan
oleh rangkaian RC. Kuasi stabil terjadi bila keadaan stabil dipicu ke keadaan lain.
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
Pengaruh perubahan nilai resistor dan kapasitor terhadap waktu sesuai dengan rumus :
t = ln(2) * (R1 + Rp) * C
bisa kita lihat nilai r berbanding lurus dengan waktu waktu perpindahan energi dari keadaan tidak stabil ke keadaan stabil artinya semakin besar nilai r dan C maka waktu yang dibutuhkan LED untuk mencapai keadaan stabil akan semakin lama, begitupun sebaliknya
Setelah dianalisa dan dibandingkan hasil jurnal yang didapatkan dengan hasil praktikum berbeda dengan hasil perhitungannya bisa dilihat terdapat perbedaan yang cukup jauh pada jurnal antara tabel praktikum dan tabel perhitungan hal ini terjadi karena ketidaktelitian partikel dalam memperhatikan perpindahan LED dari keadaan tidak stabil menjadi stabil kemudian pemberhentian stopwatch nya dan kesalahan-kesalahan lainnya yang menyebabkan ketidakcocokan data untuk persentase errornya sudah dicari didapatkan nilainya 60% dan ada yang mendekati nilai 96% artinya data yang didapat sangat tidak teliti dan memiliki nilai error yang besar.
